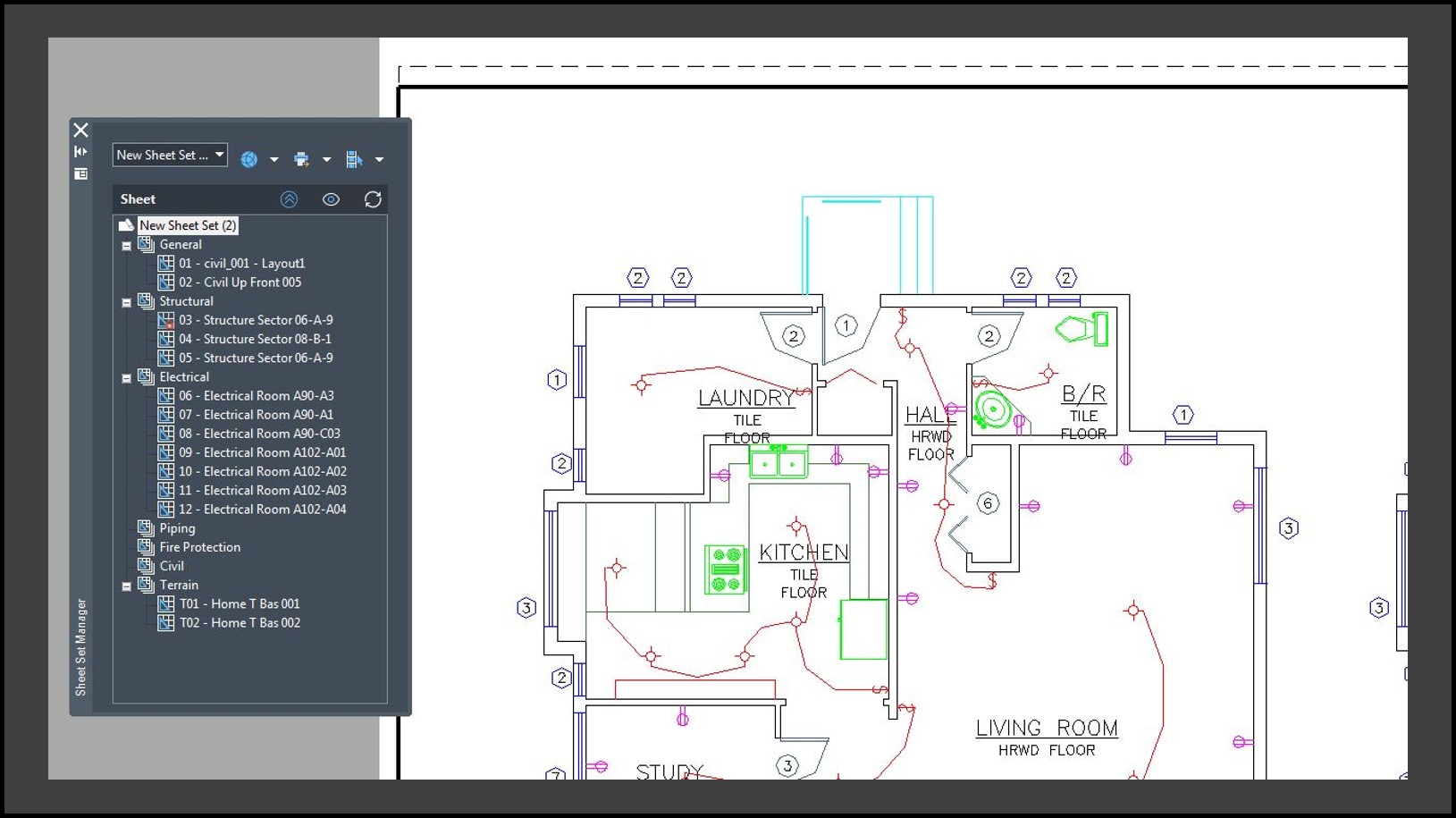

Ο Διαχειριστής Σελίδων είναι ένα εξαιρετικά ισχυρό εργαλείο διαχείρισης και εξοικονόμησης χρόνου που είναι χρήσιμο για κάθε είδους έργο. Για να επωφεληθούμε από τις δυνατότητές του, απαιτείται τουλάχιστον μία αρχική δομή με ένα πρότυπο σχέδιο. Έπειτα, μπορούμε να εισαγάγουμε μια υπάρχουσα δομή ή να αλλάξουμε τη διάταξη και την οργάνωση των στοιχείων αυτού του πάνελ, με σκοπό την κατανόηση και τη διευκόλυνση της χρήσης.

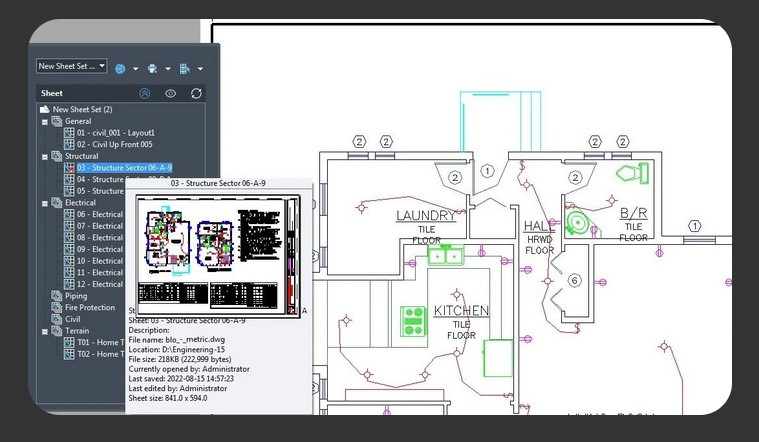

Το άνοιγμα του φακέλου τοποθεσίας όπου βρίσκεται το σχέδιο μπορεί να είναι ιδιαίτερα παραγωγικό για πολύπλοκα έργα στα οποία τα σχέδια βρίσκονται σε πολλές διαφορετικές θέσεις. Μόλις μπείτε στο πάνελ του Διαχειριστή Σελίδων, είναι εύκολο και γρήγορο να προβάλλετε ή να επεξεργαστείτε διάφορα σχέδια με λίγα κλικ .

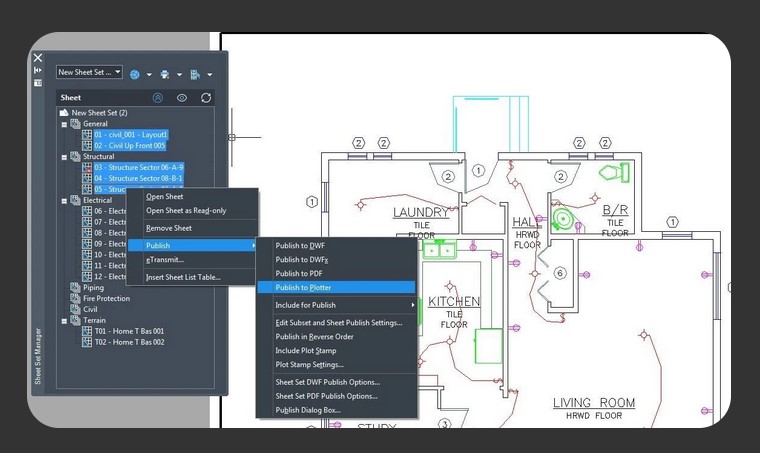

Η εκτύπωση διαφορετικών μεμονωμένων σχεδίων είναι πολύ εύκολη και γρήγορη, αλλά όταν πρόκειται για την εκτύπωση πολλαπλών σχεδίων, η αύξηση της παραγωγικότητας της διαδικασίας είναι εντυπωσιακή, αφού μπορεί να επιτευχθεί απλά επιλέγοντάς τα (αυτό μπορεί να γίνει και με το πλήκτρο Shift) και στέλνοντάς τα στον εκτυπωτή. Ωστόσο, εάν αυτή η πολλαπλή επιλογή εξακολουθεί να είναι δύσκολη, υπάρχει μια επιπλέον δυνατότητα για να καταστήσει αυτή την εργασία πιο εύκολα με τις λίστες εκτύπωσης (Print Lists).

Η επιλογή που χρησιμοποιείται στον Διαχειριστή Σελίδων είναι η ‘Δημοσίευση’ (Publish). Η ίδια διαδρομή εκτελείται τόσο για την εκτύπωση όσο και για την εξαγωγή σε διάφορες μορφές, όπως PDF, DWF και DWFX .

Οι πληροφορίες που περιέχονται στα Μπλοκ Τίτλου είναι πολύ σημαντικές και μπορούν να καθοριστούν μέσω ιδιοτήτων όπως ο αριθμός έργου, το όνομα του σχεδίου, το όνομα του σχεδιαστή, καθώς και όλες οι αντίστοιχες ημερομηνίες ολοκλήρωσης. Συνήθως, η αλλαγή και η επαλήθευση αυτών των ιδιοτήτων σε πολλά σχέδια μπορεί να είναι μια κουραστική διαδικασία που εμπεριέχει κινδύνους για λάθη.

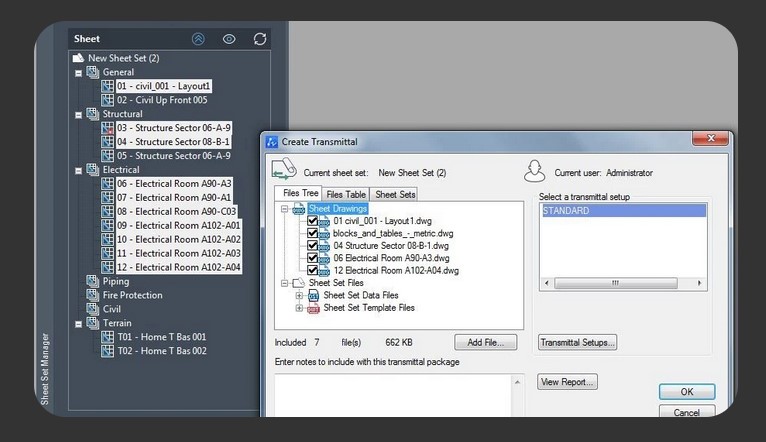

Με το ZWCAD, ο Διαχειριστής Σελίδων σας επιτρέπει να τροποποιήσετε όλα αυτά τα δεδομένα απευθείας από το πλαίσιο ελέγχου σας, χωρίς να χρειάζεται να ανοίξετε κάθε σχέδιο. Σας επιτρέπει να ενημερώνετε αυτόματα τις ιδιότητες και επιτρέπει στο σχεδιαστή έλεγχο σε όλα τα σχέδια που περιλαμβάνονται σε αυτό. Ακόμη μπορείτε να συμπιέσετε όλα τα επιλεγμένα σχέδια σε έναν φάκελο χρησιμοποιώντας το ‘eTransmit’. Αυτό είναι ιδιαίτερα χρήσιμο όταν χρειάζεται να στείλετε πακέτα σχεδίων σε διάφορους πελάτες.

Πολλά από τα σχέδιά μας μπορεί να περιλαμβάνουν πίνακες, ανάλογα με τον τύπο του έργου, όπως ο πίνακας υλικών, οι θέσεις, τα χαρακτηριστικά κ.λπ. Οι περισσότεροι χρήστες είναι εξοικειωμένοι με το Microsoft Excel. Με το γνωστό σε αυτούς τρόπο, μπορούν να δημιουργήσουν πίνακες στο Excel και να τους επικολλήσουν σε ένα σχέδιο CAD. Με τα νέα και βελτιωμένα εργαλεία πίνακα, μπορείτε επίσης να δημιουργήσετε πίνακες παρόμοιους με αυτούς του Excel εντός του ZWCAD.

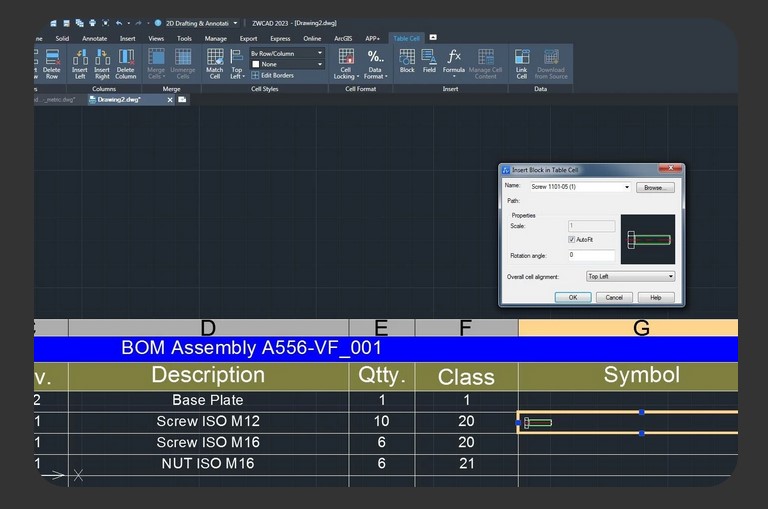

Με μια πρώτη ματιά, η μεγάλη αλλαγή είναι το η γραμμή εργαλείων, η οποία βελτιώνει την αποδοτικότητα και την αλληλεπίδραση με τους πίνακες. Όλα όσα αφορούν τους πίνακες βρίσκονται σε αυτό το μενού. Μέχρι τώρα, οι πίνακες μπορούσαν να περιέχουν μόνο κείμενο και ορισμένους τύπους πεδίων και τύπων. Το ZWCAD σας επιτρέπει να προσθέσετε μπλοκ, τα οποία μπορούν να είναι σύμβολα ή κοινά εξαρτήματα όπως βίδες, παξιμάδια κ.λπ. Αυτό επιτυγχάνεται επιλέγοντας το κελί, κάνοντας κλικ στο εικονίδιο μπλοκ και επιλέγοντας τα μπλοκ από το νέο παράθυρο διαλόγου. Τα μπλοκ θα προσαρμόσουν αυτόματα την κλίμακά τους ανάλογα με το επιλεγμένο κελί .

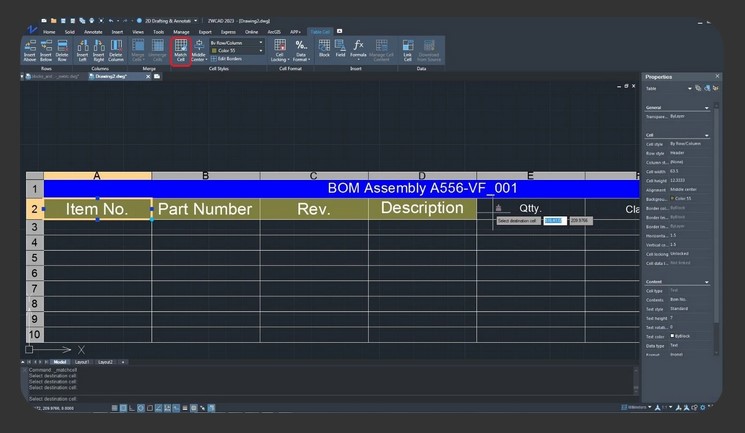

Επίσης μπορείτε να δημιουργήσετε συνδυασμούς διάφορων μπλοκ και κειμένων εντός του ίδιου κελιού και να αλλάξετε τη διάταξή τους μέσω του νέου παραθύρου διαλόγου “Διαχείριση Περιεχομένου Κελιού”. Σε ότι αφορά το Στυλ Κελιού, η διαχείριση και το στυλ είναι πολύ παρόμοια με αυτή του Excel. Οι χρήστες μπορούν να αντιγράψουν το στυλ μεταξύ κελιών μέσω της λειτουργίας “Ταίριασμα Κελιού”, καθώς και να αποθηκεύσουν το στυλ για χρήση αργότερα απλά επιλέγοντας “Αποθήκευση ως Νέο Στυλ Κελιού”. Έχετε ακόμα τη δυνατότητα να δημιουργήσετε έναν πίνακα από έναν άλλο, αποθηκεύοντας διάφορους πίνακες ως πρότυπα για μελλοντική χρήση.

Tο ZWCAD μπορεί να λειτουργήσει σε 3D με πρακτικά εργαλεία επεξεργασίας.

Εάν ανοίξουμε ένα υπάρχον στερεό μοντέλο ή δημιουργήσουμε ένα νέο, η επιλογή του θα εμφανίσει: ορθογώνιες ή τριγωνικές λαβές στα σημεία των ακμών και των γωνιών του στερεού. (αριστερή εικόνα) Επιλέγοντας και σέρνοντας τη λαβή θα μετακινήσει ή θα αλλάξει δυναμικά το σχήμα. (δεξιά εικόνα)

Πόσο συχνά βλέπετε ένα εικονίδιο εντολής και δεν ξέρετε τι κάνει;

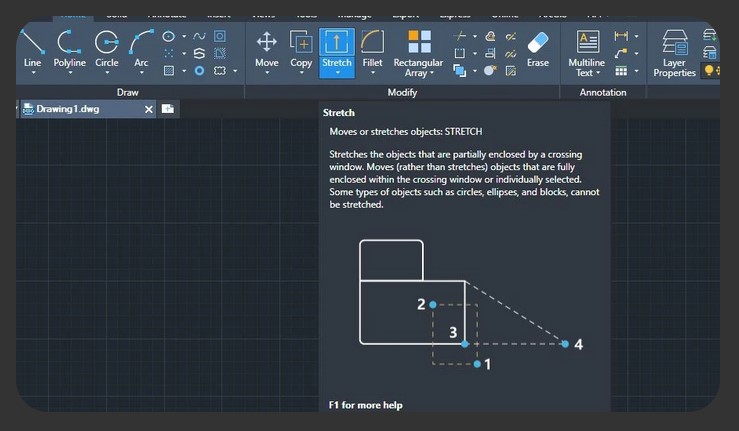

Με το ZWCAD εμφανίζεται ένα tooltip στη γραμμή εργαλείων.
Μια εικόνα με μια γρήγορη εξήγηση, όταν το ποντίκι περνά πάνω από το εικονίδιο.
